Značilnosti

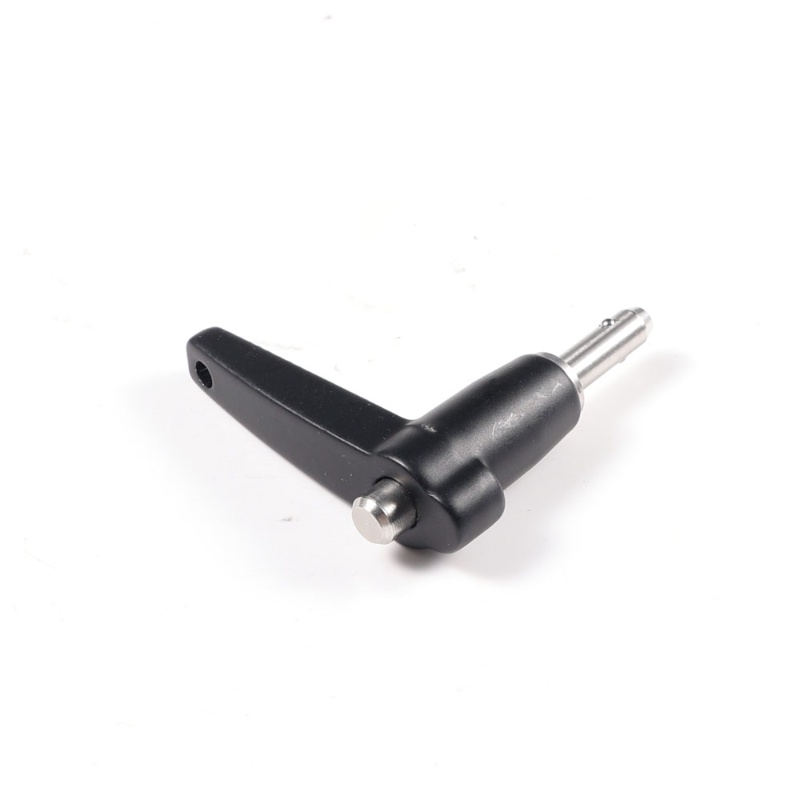

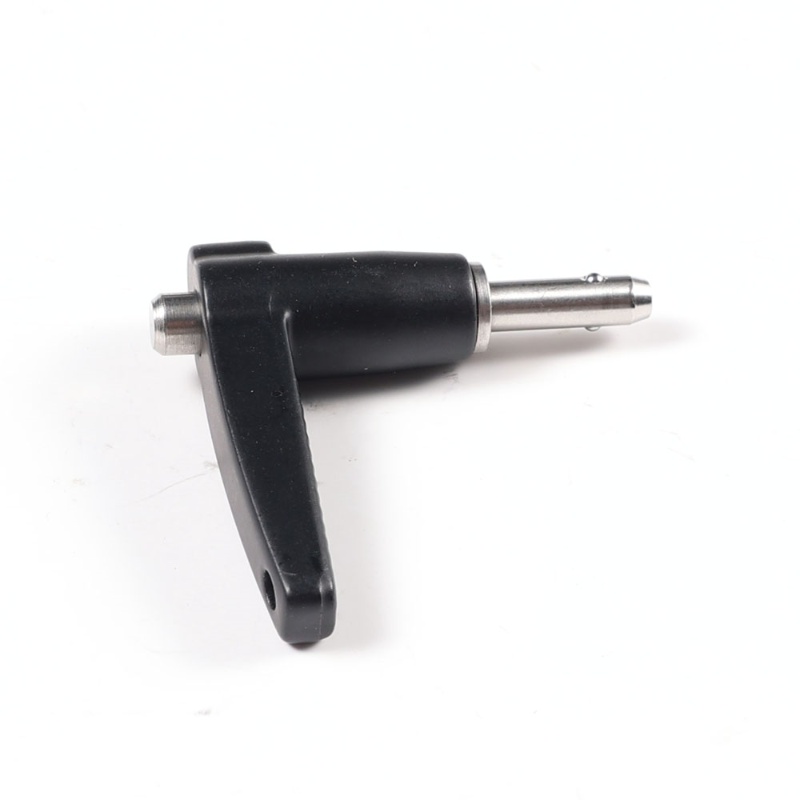

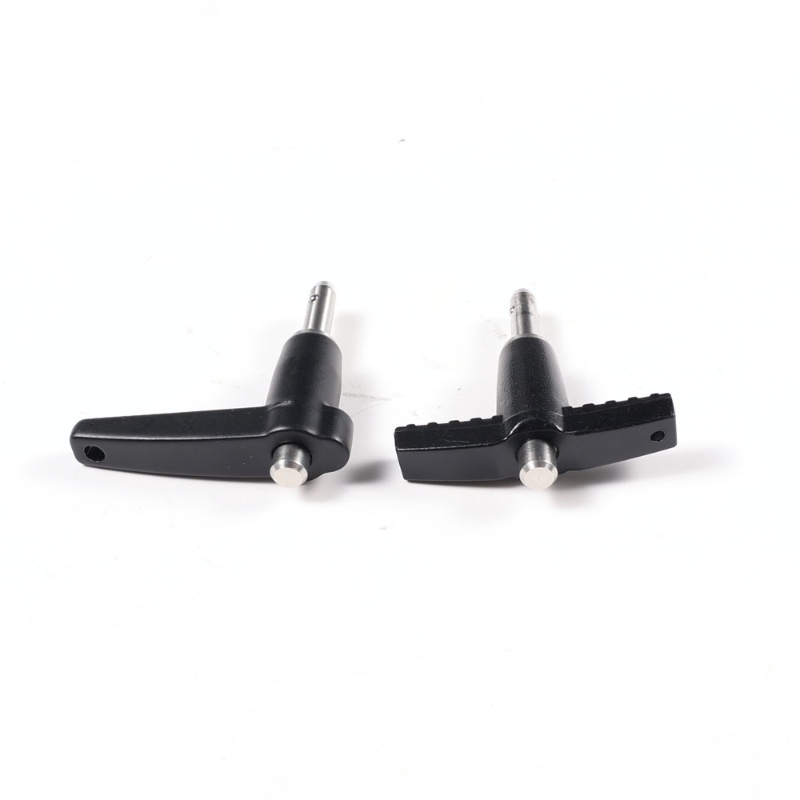

Hitri podatki:
Korp: Nerjaveča ocel 304/316/17-4PH
Zavijalna pina: Nerjaveča ocel
Vrsta ročnika: L ročnik
Velikost: M5 M6 M8 M10 M12 M16 ali palecne velikosti
Količina kroglic: 1/2/3/4 kosov
Specificikacija
| Model | Material | ||||||||||||
| Korpus | Vrteča glavica | Gumb | Preden | Krogla | Prstan | ||||||||
| Y102L | Stalična ocel | Nerez Aluminij | Aluminij/Brass | Stalična ocel | Stalična ocel | Stalična ocel | |||||||

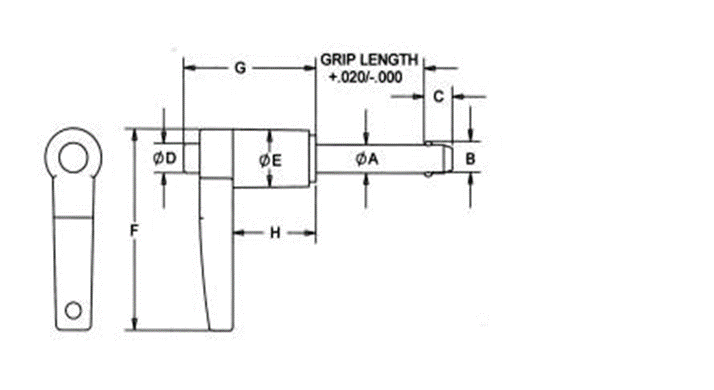

| φA | φA | Dolžina spritke L | B+\/ -0.13 | C+0.00-1.00 | D | E | F | G | H | ||||
| Min | Max | Min | Max | Min | Max | Min | Max | Max | Min | ||||
| 5mm | 4.92 | 4.96 | 10 15 20 25 30 35 40 50 60 | 5.54 | 6 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 |
| 6mm | 5.92 | 5.96 | 6.99 | 7 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
| 8mm | 7.92 | 7.96 | 9.42 | 8 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
| 10mm | 9.92 | 9.96 | 11.86 | 9 | 7.6 | 9.9 | 13 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
| 12mm | 11.92 | 11.96 | 14.45 | 10 | 7.6 | 9.9 | 13 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
| 16 mm | 15.92 | 15.96 | 19 | 14 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78 | 43.2 | 23 | |
| 20mm | 19.92 | 19.96 | 24.08 | 17 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78 | 43.7 | 24.9 | |
| 25mm | 24.92 | 24.96 | 30.94 | 22 | 24.1 | 30 | 30 | 33.5 | 69.9 | 94 | 55.1 | 30.5 | |
