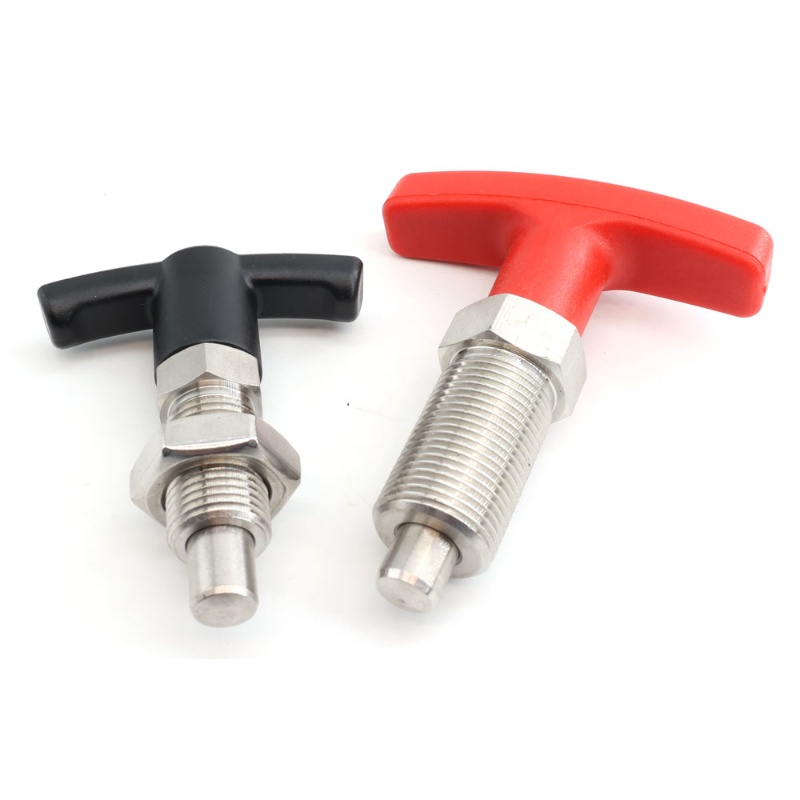

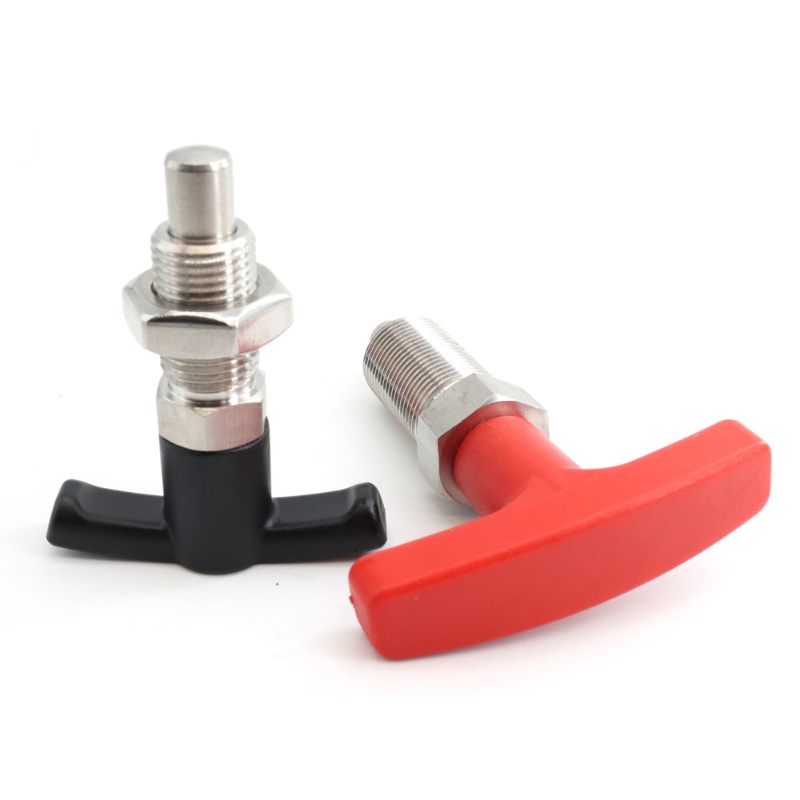

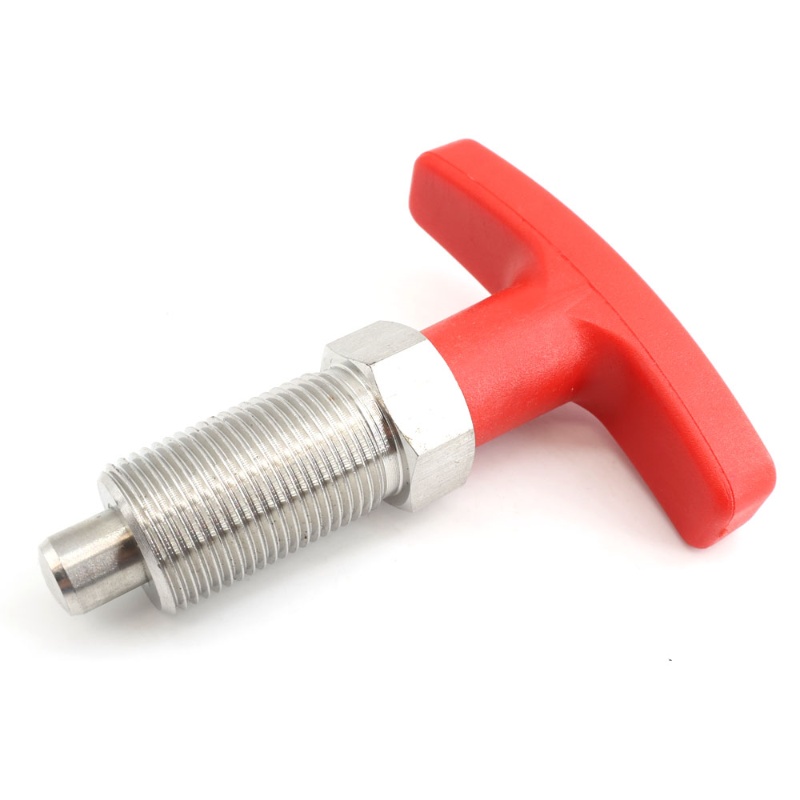

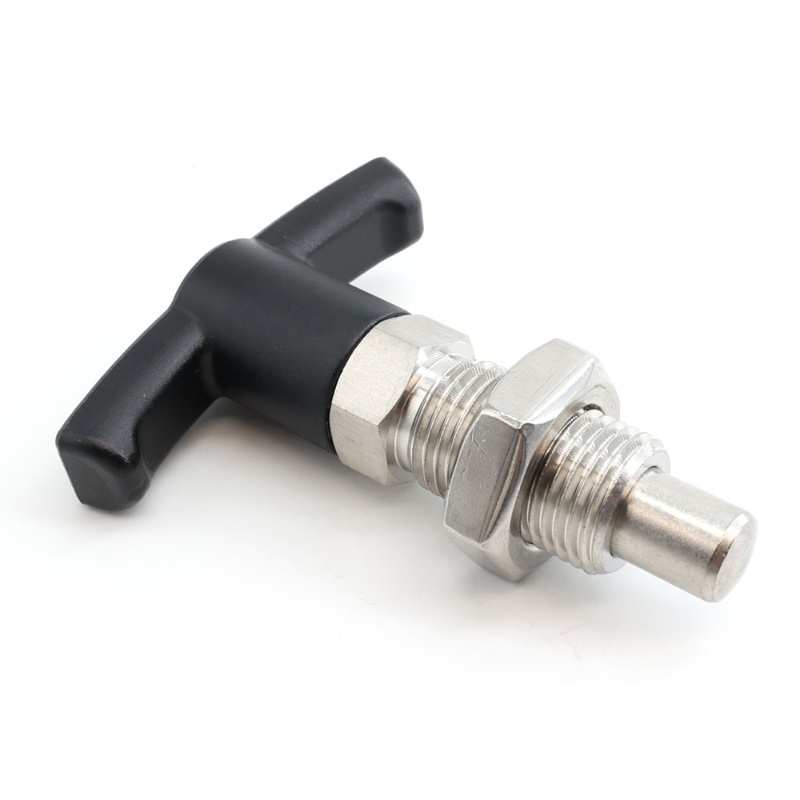

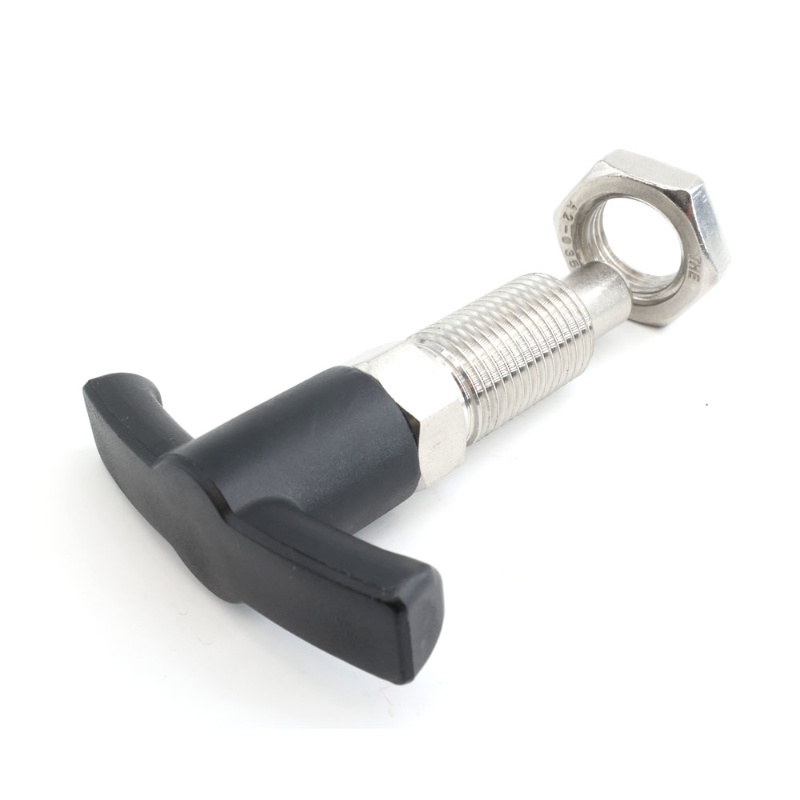

GN817 Thelles Inox T Truqeri Retractable Indexing Plunger Pin

GN817 Thelles Inox T Truqeri Retractable Indexing Plunger Pin

  • Veprime të Rralla
  • Specifikimi
  • Përshkrimi
  • Detaje të Shpejta
  • Kërkesë
  • Produkte të Lidhura

Veprime të Rralla

Detajet e Larg:

Madhësi në dispozicion: M12 M16 M20

Pin Plunger: Çeliq Inox 303, Çeliq Harduar

Lloji i Largtës: Larg T

Material i mbajtësit: Poliamid PA

Larg colori: zi, e kuqe, përfshirje mat

Skedh gur: DIN439 ose ASME B18.2.2


Specificiation

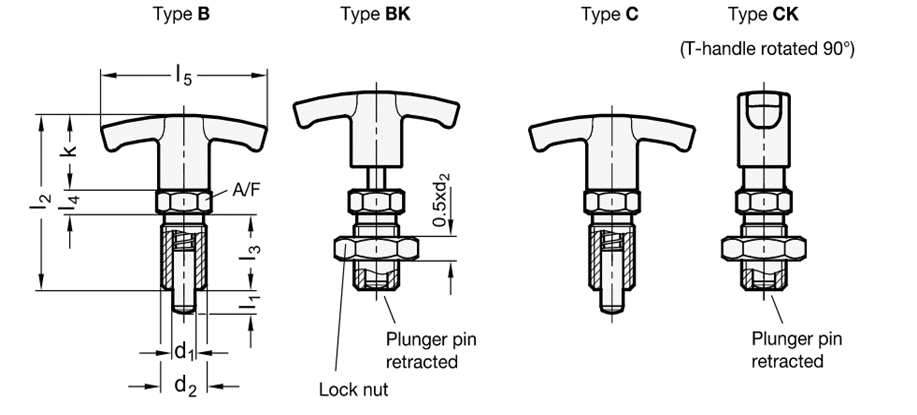

企业微信截图_17066788532932

d1 Larg -0.02/-0.05 Bore H7 l1 d2 Rradhë k l2 l3 l4 l5 A/F Ngarkim larg ≈ Fillimor
6 6 M 12 x 1.5 20 48 22 6 54 14 6.5 N (1.46 lbf)
6 9 M 12 x 1.5 20 48 22 6 54 14 6 N (1.35 lbf)
8 8 M 16 x 1.5 25 59 26 8 59 17 8.5 N (1.91 lbf)
8 12 M 16 x 1.5 25 59 26 8 59 17 8.5 N (1.91 lbf)
10 12 M 16 x 1.5 25 59 26 8 59 17 9.5 N (2.14 lbf)
12 15 M 20 x 1.5 25 68 33 10 59 22 11.5 N (2.59 lbf)

Përshkrimi

Plunger indeks është një lloj i pajisjeve të klymjes. Pajisja e ka një buton, një kapak me rradhje, një pin të brendshëm dhe një larg. Plunger indeks është nevojshëm, kur butoni largohet larg, pini zbritet brenda kapakut dhe pajisja mund të ri-largohet. Kur butoni largohet, pini zgjat për të futur në pozicion dhe të klysh pajisjen.

Larg veçor më i përdorur në Wuxi Sunny ka dy lloje, njëri është larg veçori me kifër të kryer, butoni mund të rrotullohet për 90° për të mbajtur pinin të thjeshtuar dhe të mos zgjatet në pozicion para. Ky larg veçor me kifër të kryer përdoret në aplikime me forcë të largta. Lloji tjetër i larg veçorit nuk ka kifër, ky lloj larg veçor përdoret kur larg veçori nuk duhet të qëndron në pozicion të thjeshtuar. Përdoret zakonisht në ekipiment industri për pozicionim ose mbajtje.

Wxsunny ofron një varg të larg veçoreve me pikë konicale ose sferike.

Larg veçor bënë nga çeliku i theksuar, çeli i paqes.

Larg veçor i paqes përdoret për përdorim larg, ka veti të mira në ndalimin e rothnit ndërkohë që çeli i theksuar mund të bëjë forca më të madhe.

Forma të ndryshme të larg veçoreve janë disponueshme në Wuxi Sunny, ne kemi truqe T, truqe L, rreth të tirrur, buton të gjashtar, më të gjatë apo të shkurt të larg.

Diametri vjen në M6-M16 (diametri i pinit prej 3mm-12mm), ne kemi modele të përbashkët në stok dhe mund të personalizoni sipas kërkesave tuaja.

Përveç plungerëve të indeksojmë, wxsunny ofron edhe pins të meposhtme

Pin e larguar shpejt

Lëç drapër

Pins e larg

Pin Lynch

Pin me Larg

Pin Cilindrik
